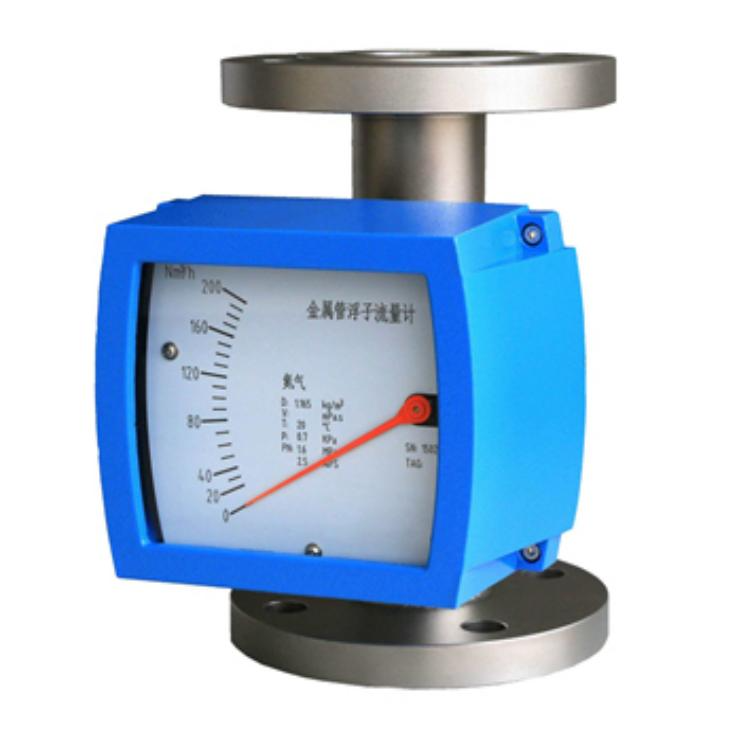

金属管浮子流量计
如何订购:
▲致电销售经理,确定产品型号,规格;
▲确认产品价格,数量,生产周期,发货时间;
▲质量保证期一律为出厂之日起12个月;
▲公司收到用户报修后2小时内作出回应,并提出处理建议。
HTLZ-250金属管浮子流量计概述:1、 HTLZ-250金属管浮子流量计采用可变面积式测量原理,适用于测量液体,气体。全金属结构,有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0-10mA,4-20mA的标准模拟量信号输出和现场指示。累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁性过滤器和特殊规格品种。
HTLZ-250金属管浮子流量计概述:
1、 HTLZ-250金属管浮子流量计采用可变面积式测量原理,适用于测量液体,气体。全金属结构,有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0-10mA,4-20mA的标准模拟量信号输出和现场指示。累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁性过滤器和特殊规格品种。广泛应用于,石油、化工、发电、制药、食品、水处理等。复杂,恶劣环境条件,及各种介质条件的流量测量过程中。
2、金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小,检测范围大,使用方便等特点。它可用来测量液体、气体以及蒸汽的流量,特别适宜低流速小流量的介质流量测量。
HTLZ-250金属管浮子流量计测量部分特点:
1、坚固的全金属结构设计型浮子流量计
2、采用独立概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、低压力损失设计
5、短行程、小型结构设计、仪表总高度250
6、磁性耦合结构确保数据传输、信号更加稳定
7、保温或伴热夹套
8、垂直、水平、各种安装方式更适合不同使用场合
9、适用于小口径和低流速介质流量测量
10、工作可靠,维护量小,寿命长
11、对于直管段要求不高
12、较宽的流量比10:1
13、双行大液晶显示,可选现场瞬时/累计流量显示,可带背光
14、单轴灵敏指示
15、非接触磁耦合传动
16、全金属结构,适于高温、高压和强腐蚀性介质
17、可用于易燃、易爆危险场合
18、选二线制、电池、交流供电方式
19、多参数标定功能
20、带有数据恢复,数据备份及掉电保护功能
HTLZ-250金属管浮子流量计主要技术参数:
◇测量范围:水(20℃)1-200000 l/h
空气(20℃,0.1013MPa)0.03-4000m3/h;参见流量表,特殊流量可订制
◇量 程 比:标准型10:1
◇精 度:标准型1.0级;特殊型0.5级
◇压力等级:标准型:DN15-DN50 4.0MPa DN80-DN200 1.6MPa
特殊型:DN15-DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1.6MPa;特殊型在选型和订货前应与工厂协商
◇压力损失:7kPa-70kP
◇介质温度:标准型:-80℃-+200℃:PTFE:0℃-85度
高温型:**可达300℃
◇介质粘度:DN15:η<5mPa.s(F15.1-F15.3)/η<30mPa.s(F15.4-F15.8)
DN25:η<250mPFa.s
DN50-DN150:η<300mPa.s
◇环境温度:指针型-40℃-+120℃
◇连接形式:标准型:DIN2501标准法兰
特殊型:由用户指定的任意标准法兰或螺纹
◇电缆接口:M20*1.5
◇供电电源:标准型:24VDC二线制4-20mA(10.8VDC-36VDC)
◇报警输出:上限或下限瞬时流量报警,集电极开路输出(**100mA@30VDC内部阻抗100欧)
继电器输出(触点容量1A@30VDC或0.25A@250VAC或0.5A@125VAC)
◇脉冲输出:累积脉冲输出,*小间隔50毫秒
◇液晶显示:瞬时流量显示数值范围:0-50000
累计流量显示数值范围:0-99999999(可带小数点)
◇防护等级:IP65
◇防爆标志:本安型iaⅡCT5;隔爆型dⅡBT6
◇ HTLZ-250金属管浮子流量计测量范围
耐腐型通径 DN(mm) | 普通型通径 DN(mm) | 流 量 范 围 | **压力损失 | ||
空气m3/h 20℃ 0.101325 MPa | 水L/h 20℃ | 空气(kPa) | 水(kPa) | ||
15 | 15 | 0.07~0.7 | 2.5~25 | 7.1 | 6.5 |
0.11~1.1 | 4.0~40 | 7.2 | 6.5 | ||
0.18~1.8 | 6.0~60 | 7.3 | 6.6 | ||
0.28~2.8 | 10~100 | 7.5 | 6.6 | ||
0.40~4.0 | 16~160 | 8.0 | 6.8 | ||
0.70~7.0 | 25~250 | 10.8 | 7.2 | ||
1.00~10 | 40~400 | 10 | 8.6 | ||
25 | 1.60~16 | 60~600 | 14 | 11.1 | |
25 | 3.00~30 | 100~1000 | 7.7 | 7 | |
4.50~45 | 160~1600 | 8.8 | 8 | ||
7.00~70 | 250~2500 | 12 | 10.8 | ||
50 | 11~110 | 400~4000 | 19 | 15.8 | |
50 | 18~180 | 600~6000 | 8.6 | 8.1 | |
25~250 | 1000~10000 | 10.4 | 11 | ||
80 | 40~400 | 1600~16000 | 15.6 | 17 | |
80 | 75~750 | 2500~25000 | 8.1 | ||
100 | 100~1000 | 4000~40000 | 9.5 | ||
100 | 150~1500 | 6000~60000 | 10 | ||
150 | 125 | 8000~80000 | |||
100000~1000000 | |||||
150 | 15000~150000 |
体积流量Q的基本方程式为:
式中α 仪表的流量系数,因浮子形状而异;
ε 被测流体为气体时气体膨胀系数,通常由于此系数校正量很小而被忽略,且通过校验已将它包括在流量系数内,如为液体则ε= 1
△F 流通环形面积,m2 ;
g 当地重力加速度,m/s2;
Vf 浮子体积,如有延伸体亦应包括,m3;
ρf 浮子材料密度,kg/m3;
ρ 被测流体密度,如为气体是在浮子上游横截面上的密度,kg/m3;
Ff 浮子工作直径(**直径)处的横截面,m2;
Gf 浮子重量,kg。
流通环形面积与浮子高度之间的关系如式(3)所示,当结构设计已定,则d、β为常量。
式中有h的二次项,一般不能忽略此非线性关系,只有在圆锥角很小时,才可视为近似线性。
式中d 浮子**直径(即工作直径),m;
h 浮子从锥管内径等于从浮子**直径处上升高度,m;
β 锥管的圆锥角;
a、b 为常数
从(1),(2),(3)公式可知,在一定的条件下,浮子在锥管内的高度与体积流量有一定的比例对应关系。读出浮子的高度,就可以知道相对应的体积流量,再通过转换器,将浮子的高度转换成所对应的体积流量所对应的刻度,这就是金属管浮子流量计的检测原理。
转换指示器
转换器实际上是将锥管内浮子的高度转换成所对应的体积流量的刻度。从输出信号来分:有就地显
示型和远传信号输出型:
就地显示型:由就地指示器中的随动磁钢与浮子内磁钢耦合,而发生转动,同时电动指针通过刻度盘指示出此时流量
金属管浮子流量计
智能远传型,由智能型指示器中的随动磁钢与浮子内磁钢耦合,而发生转动,同时带动传感磁钢及指针,通过一个磁传感器将磁场变化转化成电信号,经A/D转换,数字滤波,微处理器处理,D/A输出,LCD液晶显示,来显示出瞬时流量及累积流量大小。(如下图所示)
金属管浮子流量计
式中α 仪表的流量系数,因浮子形状而异;
ε 被测流体为气体时气体膨胀系数,通常由于此系数校正量很小而被忽略,且通过校验已将它包括在流量系数内,如为液体则ε= 1
△F 流通环形面积,m2 ;
g 当地重力加速度,m/s2;
Vf 浮子体积,如有延伸体亦应包括,m3;
ρf 浮子材料密度,kg/m3;
ρ 被测流体密度,如为气体是在浮子上游横截面上的密度,kg/m3;
Ff 浮子工作直径(**直径)处的横截面,m2;
Gf 浮子重量,kg。
流通环形面积与浮子高度之间的关系如式(3)所示,当结构设计已定,则d、β为常量。
式中有h的二次项,一般不能忽略此非线性关系,只有在圆锥角很小时,才可视为近似线性。
金属管浮子流量计
式中d 浮子**直径(即工作直径),m;
h 浮子从锥管内径等于从浮子**直径处上升高度,m;
β 锥管的圆锥角;
a、b 为常数
从(1),(2),(3)公式可知,在一定的条件下,浮子在锥管内的高度与体积流量有一定的比例对应关系。读出浮子的高度,就可以知道相对应的体积流量,再通过转换器,将浮子的高度转换成所对应的体积流量所对应的刻度,这就是金属管浮子流量计的检测原理。
转换指示器
转换器实际上是将锥管内浮子的高度转换成所对应的体积流量的刻度。从输出信号来分:有就地显
示型和远传信号输出型:
就地显示型:由就地指示器中的随动磁钢与浮子内磁钢耦合,而发生转动,同时电动指针通过刻度盘指示出此时流量
金属管浮子流量计智能远传型,由智能型指示器中的随动磁钢与浮子内磁钢耦合,而发生转动,同时带动传感磁钢及指针,通过一个磁传感器将磁场变化转化成电信号,经A/D转换,数字滤波,微处理器处理,D/A输出,LCD液晶显示,来显示出瞬时流量及累积流量大小。
金属管浮子流量计的结构
1、高温型结构(G型)
高温结构型(G型)是用于介质温度过高或过低而需要对测量管采取保温隔热措施的介质的流量测量。高温型结构是加大了测量管与指示器之间的距离来增加散热、增加隔热材料厚度,保证指示器工作在允许的环境温度范围内。选型为"G"型。
G型金属管浮子流量计可以测量温度达-80℃-+300℃的介质的流量。
2、带阻尼器装置的结构(Z型)
阻尼器结构型用于流量计入口流量(压力)不稳定时的介质流量测量,特别是对于气体的测量。它的结构如图所示.
3、夹套型结构(T型)
夹套型结构用于对需要伴热或冷却(如高粘度和易结晶)的介质的流量测量。在夹套中通过加热或冷却介质,使低沸点、低凝固点流体不汽化和不结晶。
伴热介质的导入和导出连接,标准型要用HG20594-97 DN15 PN1.6法兰,其它的法兰规格连接可与生产厂标明,夹套的压力等级为1.6MPa.
夹套型流量计结构见FA标准型流量计法兰、外形尺寸图。
4、高压型结构(Y型)
高压型结构用于被测介质压力大于标准的压力等级的流量测量。高压型结构如下图所示。目前FFM64系列的**压力可以达到32MPa。另外高压型流量计可提供内置磁过滤器型,安装高度均为350mm。FA、FB和FC型**压力为10MPa.
注:1、G为仪表重量(kg) *特殊规格可以订做
金属管浮子流量计的安装注意事项
为了能让金属管浮子流量计正常工作且能达到一定的测量精度,在安装流量计时要注意以下几点:
1、金属管浮子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°;
2、为了方便检修和更换流量计、清洗测量管道,安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀;
3、金属管浮子流量计入口处应有5倍管径以上长度的直管段,出口应有250mm直管段;
4、如果介质中含有铁磁性物质,应安装磁过滤器;如果介质中含有固体杂质,应考虑在阀门和直管段之间加装过滤器;
5、当用于气体测量时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作;
6、为了避免由于管道引起的流量计变形,工艺管线的法兰必须与流量计的法兰同轴并且相互平行,管道支撑以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游:
7、测量气体时,如果气体在流量计的出口直接排放大气,则应在仪表的出口安装阀门,否则将会在浮子处产生气压降而引起数据失真。
8、安装PTFE衬里的仪表时,法兰螺母不要随意不对称拧得过紧,以免引起PTEF衬里变形;
9、带有液晶显示的仪表,要尽量避免阳光直射显示器,以免降低液晶使用寿命;带有锂电池供电的仪表,要尽量避免阳光直射、高温环境(≥65℃)以免降低锂电池的容量和寿命。
