插入式电磁流量计


如何订购:
▲致电销售经理,确定产品型号,规格;
▲确认产品价格,数量,生产周期,发货时间;
▲质量保证期一律为出厂之日起12个月;
▲公司收到用户报修后2小时内作出回应,并提出处理建议。
插入式电磁流量计介绍:插入式电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流

立即咨询
联系热线 0517-86861668


插入式电磁流量计介绍:

插入式电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。




插入式电磁流量计的工作原理:

插入式电磁流量计的测量原理是基于法拉第电磁感应定律。其传感器部分由线圈、电4e4a20a4462309f7e52321fc7c0e0cf3d6cad694.jpg极和绝缘内衬组成,在测量时传感器中的励磁线圈通电产生磁场,当导电流体通过磁场时,由于切割磁力线的作用力,产生微小的感应电动势,由电极将这些微小的感应电动势采集,并输送至仪表的转换器部分,对信号进行放大、修正等操作,再通过公式将其换算成相应的流量数据,*终显示到仪表上。


当导电流体流过垂直于流动方向的磁场时,导电液体感应出与平均流速成正比的感应电压E,其感应电压通过两个直接与流体接触的电极检出,经转换器放大、滤波、整形,送至MCU,完成瞬时流量、累积流量的显示及输出控制。

E=KBVD      式中:E---感应电压      K---仪表常数     B---磁感应强度V---测量管面内平均流速           D---流量计的通径

插入式电磁流量计产品特点:

传感器内无活动部件,结构简单,刚性强,工作寿命长。

传感器探头采用*新工艺制作,大大提高产品稳定性。

插入式电磁结构可在低压或带压情况下不停水方便的安装、拆卸。因此非常适用于现有管道的流体测量和便于仪表的维护、修理。

测量精度不受被测介质的温度、压力、密度、粘度、电导率(只要电导率大于20μs/cm)等物理参数变化的影响;传感器几乎无压力损失,能量损耗极低。

较一般流量计的制造成本和安装费用低。特别适于大中口径管道流量测量。

插入式电磁流量计的技术参数:

插入式电磁流量计整机和传感器技术数据

执行标准

JB/T9248一l999

公称通径

10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、 350、400、450、500、600、700、800、900、1000、1200、1400、1600、 1800

流速

15m/s

**度

0.5 级、1.0 级 ( 随口径区分 )

流体电导率

≥5uS/cm

环境温度

传感器:(-40~+80)℃,转换器:(-l5~+50)℃

衬里材料

聚四氟乙烯、聚氯丁橡胶、聚氨脂、聚全氟乙丙烯(F46)

流体温度

≤120℃

电极材料

316L、哈氏合金 C、哈氏合金 B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨

法兰材质

碳钢、不锈钢

外壳防护

IP65

防爆标志

ExⅡBT6 Gb


插入式电磁流量计转换器技术数据

电源直流(18~30)V
交流(85~265)V (45~63)Hz
功率<20W(与传感器配套)
内部积算器正向流量、反向流量、差值量均有总量积算器





输出信号

(可编程)

电流输出

●输出信号:双向两路,全隔离(0~l0)mA/(4~20)mA

●负载电阻:(0~l0)mA,(0~1.5)KΩ;(4~20)mA时,(0~750)Ω

●基本误差:在上述测量基本误差基础上加±l0μA

频率输出

●正向和反向流量输出,输出频率上限可在1~5000Hz内设定

●带光电隔离的晶体管集电极开路双向输出

●外接电源不大于35V,导通时集电极电流为250mA

脉冲输出

●正向和反向流量输出,输出频率上限可达500cp/s

●脉冲宽度自动设置或20ms方波

●带光电隔离的晶体管集电极开路双向输出

●外接电源不大于35V.导通时集电极电流为250mA

流向指示输出●可测正反方向的流体流动,并可以判断出流体流动的方向
报警输出

●两路带光电隔离的晶体管集电极开路报警输出

●外接电源不大于35V,导通时集电极电流为250mA

●报警状态:流体空管、励磁断线、流量超限


     通讯接口

RS-485、 MODBUS、 HART,具有防雷击保护
阻尼时间在(1~64)s
正常工作条件环境温度:(-10~60)℃、相对湿度:5%~90%

插入式流量测量范围:

口径 (mm)测量范围 (m 3 /h)口径 (mm)测量范围 (m 3 /h)口径 (mm)测量范围 (m 3 /h)
DN100.14 ~ 1.4DN12522.08 ~ 441.56DN700692.37 ~ 13847.40
DN150.32 ~ 6.36DN15031.79 ~ 635.85DN800904.32 ~ 18086.40
DN200.57 ~ 11.30DN20056.52 ~ 1130.4DN9001144.53 ~ 22890.60
DN250.88 ~ 17.66DN25088.31 ~ 1766.25DN10001413.00 ~ 28260.00
DN321.45 ~ 28.94DN300127.17 ~ 2543.40DN12002034.72 ~ 40694.40
DN402.26 ~ 45.22DN350173.09 ~ 3461.85DN14002769.48 ~ 55389.60
DN503.53 ~ 70.65DN400226.08 ~ 4521.60DN16003617.28 ~ 72345.60
DN655.97 ~ 119.40DN450286.31 ~ 5722.65DN18004578.12 ~ 91562.40
DN809.04 ~ 180.86DN500353.25 ~ 7065.00

DN10014.13 ~ 282.6DN600508.68 ~ 10173.6

插入式电磁流量计衬里选择:


插入式电磁流量计电极选择:

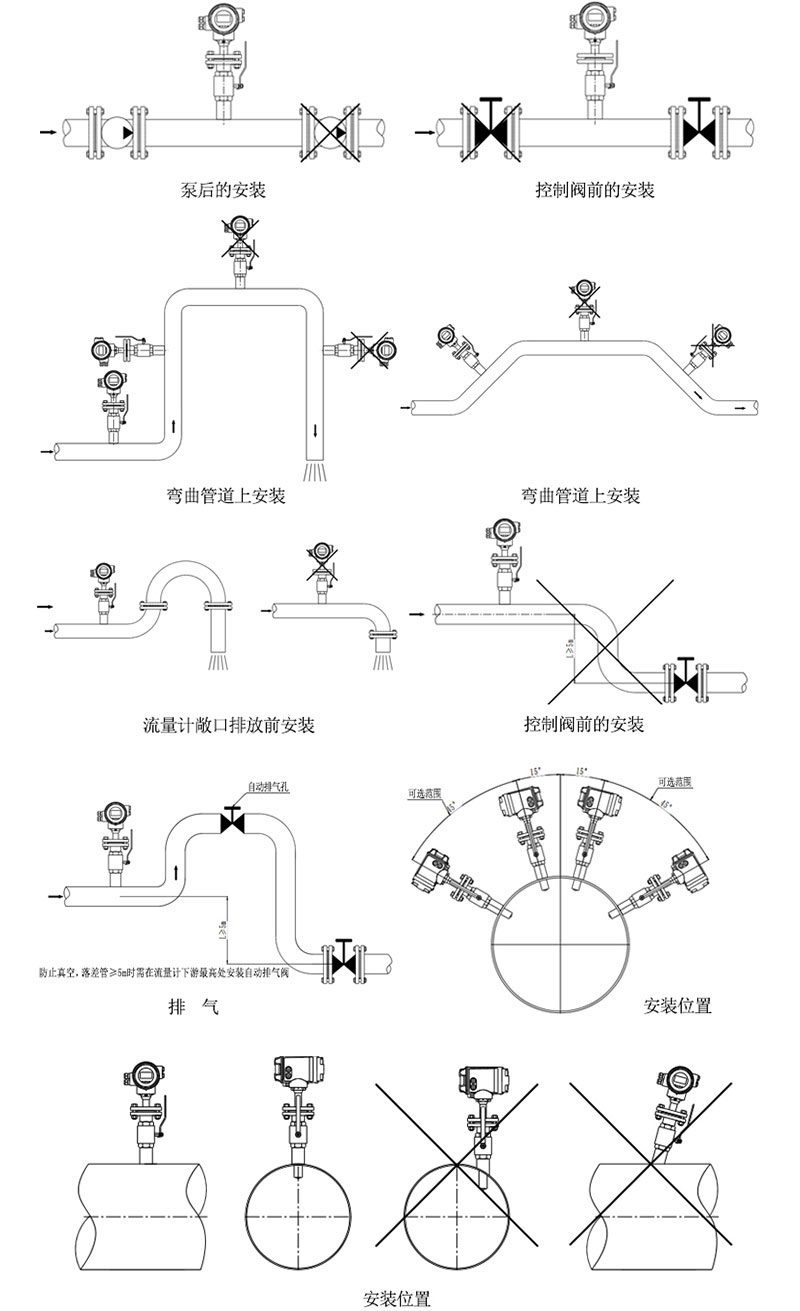

插入式电磁流量计安装工艺:

通用要求

  • 为了安装、维护、保养方便,在流量计周围需保留足够的空间

  • 避免流量计安装在温度变化很大或受到设备高温辐射的场所

  • 流量计应安装在室内,如安装在室外,应避免阳光直射,必要时请安装防晒装置

  • 避免流量计安装在含有腐蚀性气体的环境中

  • 避免流量计安装在有强振动源、强磁场的场所

工艺管要求

  • 上、下游工艺管的内径与流量计的内径应满足:0.98DN≤D≤1.05DN(DN:流量计内径;D:工艺管内径)

  • 工艺管与流量计需同心,同轴偏差不大于0.05DN

安装条件及直管段要求

使用直管段可防止介质因弯管、TT型三通、截止阀、变径管的影响而产生涡流或失真

插入式电磁流量计的选型表:
