电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

电磁流量计的测量原理是基于法拉第电磁感应定律。其传感器部分由线圈、电极和绝缘内衬组成，在测量时传感器中的励磁线圈通电产生磁场，当导电流体通过磁场时，由于切割磁力线的作用力，产生微小的感应电动势，由电极将这些微小的感应电动势采集，并输送至仪表的转换器部分，对信号进行放大、修正等操作，再通过公式将其换算成相应的流量数据，*终显示到仪表上。

当导电流体流过垂直于流动方向的磁场时，导电液体感应出与平均流速成正比的感应电压E，其感应电压通过两个直接与流体接触的电极检出，经转换器放大、滤波、整形，送至MCU，完成瞬时流量、累积流量的显示及输出控制。

E=KBVD      式中:E---感应电压      K---仪表常数     B---磁感应强度V---测量管面内平均流速        D---流量计的通径

仪表结构简单、可靠，无可动部件，工作寿命长

无截流阻流部件，不存在压力损失和流体堵塞现象。

无机械惯性，响应快速，稳定性好，可应用于自动检测、调节程控系统。

测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响。

采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti等电极材料的不同组合可适应不同介质的需要。

全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范同可达150：1。

全汉字菜单操作，使用方便，操作简单。

高清晰度背光LCD显示。

具有双向流量测量，双向总量累计功能，内部具有三个积算器可分别显示正向累积值，反向累积值及差值积算量。

输出方式：电流、频率双向输出功能和RS-485、MODBUS、HART接口。

采用SMD器件和表面安装(SMT)技术，电路可靠性高。

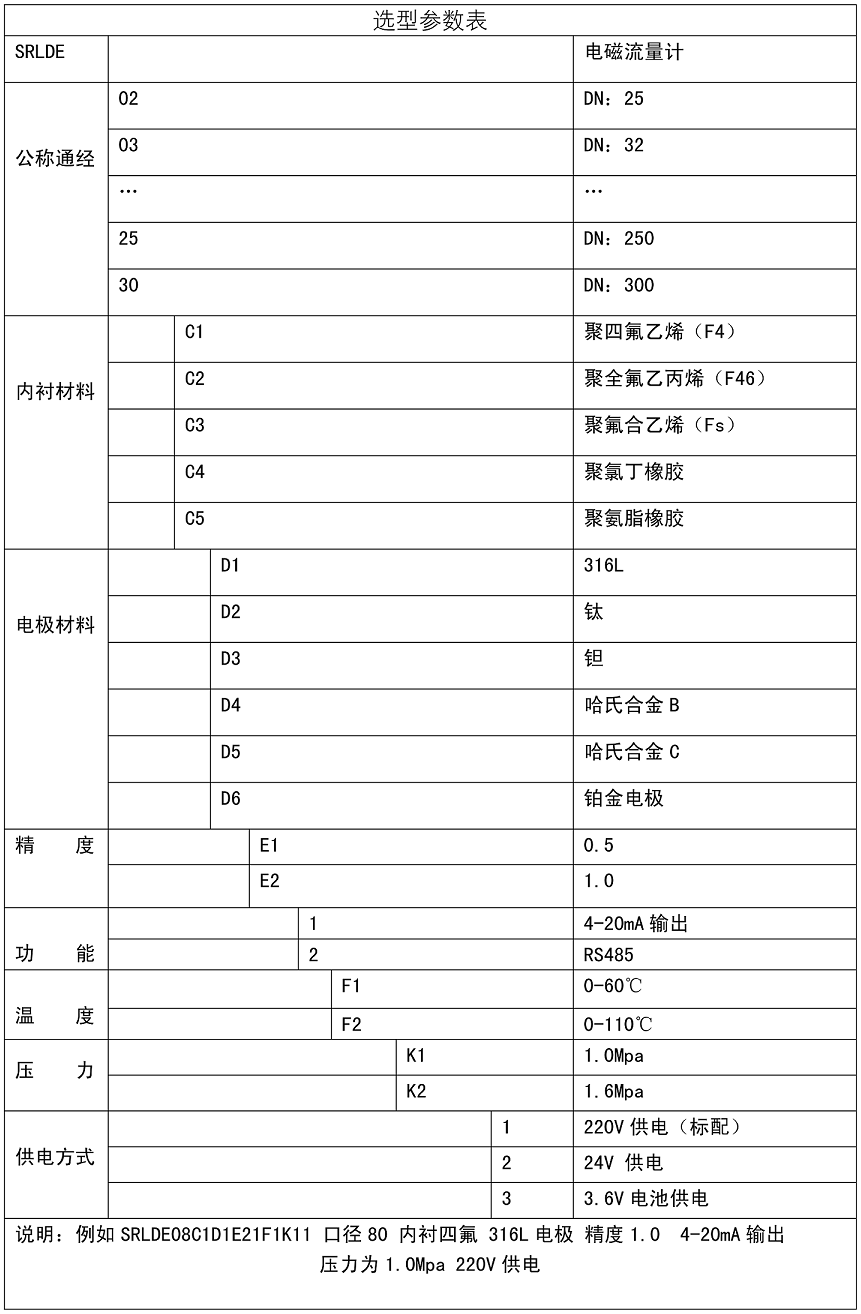

电磁流量计整机和传感器技术数据

电磁流量计转换器技术数据

流量测量范围：

电磁流量计对外部环境的要求：

1. 流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若必须安 装时须有隔热、通风的措施。

2. 流量计安装在室内，若必须安装于室外，应避免雨水淋浇，积水受淹 及太阳曝晒，须有防潮和防晒措施。

3. 流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风措施。

4. 流量计为了安装、维护、保养方便，在流量计周围需有充裕的安装空间。

5. 流量计安装场所应避免有强磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。

电磁流量计对直管段的要求：

为了改善涡流与流场畸变的影响，流量计安装的前、后直管段长度有一定要求，否则会影响测量精度(也可安装整流器，尽量避免在靠近调节阀和半开阀门之后安装)。

对工艺管的要求： 流量计对安装点的上、下游工艺管有一定的要求，否则影响测量精度。

上 、下 游 工 艺 管 的 内 径 与 传 感 器 的 内 径 相 同 ， 并 应 满 足 ： 0.98DN≤D≤1.05DN(式中DN：传感器内径，D：工艺管内径)。工艺管与传感器必须同心，同轴偏差应不大于0.05DN。旁通管的要求：为了方便检修流量计，为流量安装旁通管，另外，对重污染流体及流量 计需清洗而流体不能停止的，必须安装旁通管。

流量计在管线上的安装要求：

传感器的接地：为了使仪表可靠的工作，提高测量精度，不受外界寄生电势的干扰，传感器 应有良好的单独接地线，接地电阻＜10Ω。在连接传感器的管道内若涂有绝缘层或 是非金属管道时，传感器两侧还应加装接地环或内置接地电极。

在金属管道上的接地方式：金属管道内避没有绝缘层，按下图接地。

在塑料管道上或有绝缘层、油漆管道上的接地方式：传感器上的两端面应 加装接地环或内置接地电极，使管内流动的被测介质与大地短接，具有零电位。否 则，电磁流量计无法正常工作。
